四柱液壓機充液油箱的容積如何確定？
四柱液壓機充液油箱的容積如何確定？
四柱液壓機充液箱設計的關鍵之處是充液箱的有效容積、回油管路通徑和空氣濾清器的空氣流量這三個參數要素。接下來，我們介紹下四柱液壓機充液箱油箱容積的確定方法。
油箱容量的大小與液壓系統工作循環中的油液溫升、運行中的液位變動、調試與維修時向管路及執行元件注油、循環油量、液壓油液的壽命等因素有關。油箱的容量可用經驗法或根據散熱加以確定，并符合JB/T7938《液壓泵站油箱公稱容量系列》的規定。
四柱液壓機充液箱
(l)用經驗法確定油箱容積
用經驗法確定油箱容積應區分下述三種情況。
①油箱的容量通常為液壓泵每分鐘排出體積額定值的3～5倍。對于安裝位置受限的行走機械和設置冷卻裝置的設備，油箱的容量可選擇偏小值；對于空間位置不受限及未設冷卻裝置的固定設備，依靠油箱散熱的設備，則應選擇偏大值。
②采用定量泵或非壓力補償型變量泵的液壓系統，油箱的容量至少要大于泵流量的3倍以上。
③采用壓力補償型變量泵時，應盡量提供至少為系統每分鐘所需油液體積的平均值（以升計）3倍的油箱容量。

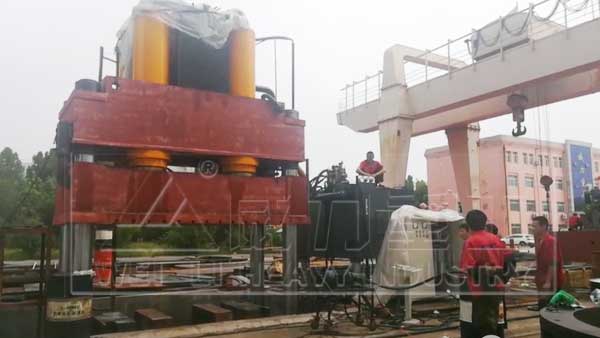

2000噸四柱液壓機
(2)根據散熱確定油箱容積
四軸液壓機油箱的容量也可根據液壓系統的發熱與散熱關系的計算以及對油箱允許的溫升來確定，按照此法計算的結果，可得出圖油箱容量、功率、溫升的關系。
溫馨提示：四柱液壓機油箱容積跟充液閥沒關系，就是你油缸快下時需要容積的兩倍，這時充液閥油管必須還在剩余油面以下，不能吸空的。
