溢流閥的作用以及工作原理
溢流閥的作用以及工作原理
溢流閥是一種液壓壓力控制閥。在四柱液壓機中主要起定壓溢流作用，穩壓，系統卸荷和安全保護作用。
定壓溢流作用：在定量泵節流調節系統中，定量泵提供的是恒定流量。當系統壓力增大時，會使流量需求減小。此時溢流閥開啟，使多余流量溢回油箱，保證溢流閥進口壓力，即泵出口壓力恒定（閥口常隨壓力波動開啟）。

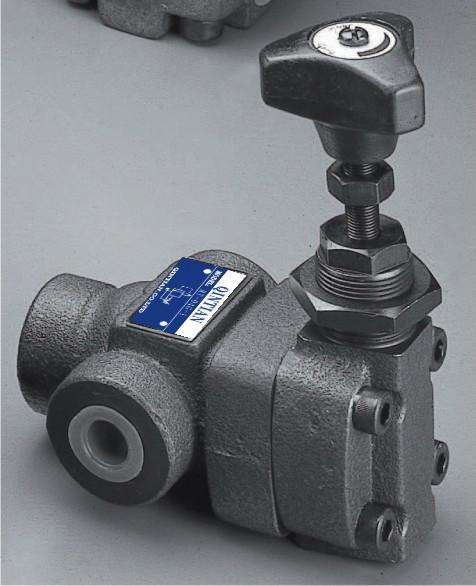

溢流閥
穩壓作用：溢流閥串聯在回油路上，溢流閥產生背壓運動部件平穩性增加。
系統卸荷作用：在溢流閥的遙控口串接溢小流量的電磁閥，當電磁鐵通電時，溢流閥的遙控口通油箱，此時液壓泵卸荷。溢流閥此時作為卸荷閥使用。
安全保護作用：系統正常工作時，閥門關閉。只有負載超過規定的極限（系統壓力超過調定壓力）時開啟溢流，進行過載保護，使系統壓力不再增加（通常使溢流閥的調定壓力比系統很高工作壓力高10%～20%）。
溢流閥工作原理：
溢流閥工作時，是利用彈簧的壓力來調節、控制液壓油的壓力大小。從圖中可以看到：當液壓油的壓力小于工作需要壓力時，閥芯被彈簧壓在液壓油的流入口，當液壓油的壓力超過其工作允許壓力即大于彈簧壓力時，閥芯被液壓油頂起，液壓油流入，從圖示方向右側口流出，回油箱。液壓油的壓力越大，閥芯被液壓油頂起得越髙，液壓油經溢流閥流回油箱的流量越大o如過液壓油的壓力小于或等于彈簧壓力，則閥芯落下，封住液壓油進口。
由于油泵輸出的液壓油壓力固定，而工作油缸用液壓油的壓力總要比油泵輸出液壓油壓力小，所以正常工作時總會有一些液壓油從溢流閥處流回油箱，以保持液壓油缸的工作壓力平衡、正常工作。由此可見，溢流閥的作用是能夠防止液壓系統中的液壓油壓力超出額定負荷，起安全保護作用。另外，溢流閥與節流閥配合，節流閥調節液壓油的流量大小，可控制活塞的移動速度。
